拆下主板
准备
- 一把十字螺丝刀
- 若有独立显卡，需要提前拆除显卡，请参考显卡拆装教程
拨除接线
在拔除每根接线前拍照留存，以便之后安装时重新接线。
拆除固定螺丝
不同的主板一般有4~9颗固定螺丝，若为水冷散热器的话还需要拆除水冷头的四颗螺丝。
请务必保存好拆下的螺丝。
-
- ATX规格主板的螺丝孔位如下图
- M-ATX规格主板的螺丝孔位如下图
- ITX规格主板的螺丝孔位如下图
- ATX规格主板的螺丝孔位如下图
取出主板
拆除螺丝后，将主板从右侧抬起后平稳抽出
返修主板不需要将CPU拆出，请不要自行拆除CPU，连CPU一同寄回即可，以免不适当的拆除对CPU造成损坏。
联系客服
我们会提供您售后的地址，将主板包装好，通过顺丰保价发回。
主板安装

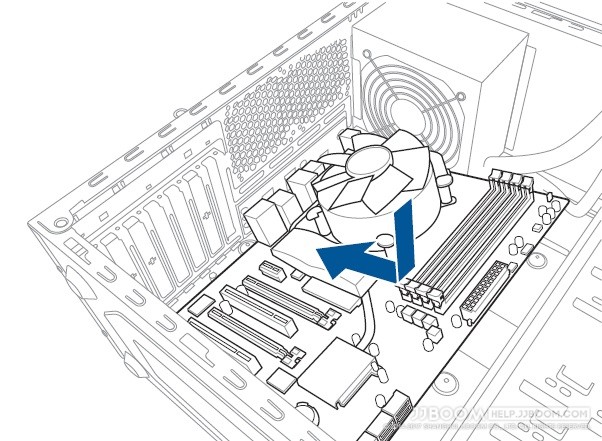

- 将主板如图斜向放入并平稳放下，并对准螺丝孔位
- 拧上所有的固定螺丝，不需要拧很紧，感觉到有阻力即可。
具体螺丝的孔位请参考主板说明书，并可参考拆卸说明的孔位。
- 根据主板说明书，插回所有的接线
两种前面板不同的插针定义说明
前面板插针接线一般有如下这些接头
开机键：pwr_btn/pwr_sw
重启键:rst_btn/rst_sw
硬盘指示灯:HDD_Led
电源指示灯:pwr_led (一般为两根，分别是正负极+ -）
连接的时候请根据实际主板说明书或参照下两图按照对应位置接线即可。注意pwr_led和hdd_led有区分正负极正反，如果接错的话会导致对应指示灯不亮。
