原创:电源的拆装及更换方法

综述

如果确认是电源故障,为了避免主机来回运输的风险,我们通常建议用户自行拆下电源,我们质保处理后,再发回给客户,自行安装。

更换模组电源
.jpg - 原创:电源的拆装及更换方法
模组电源外形参考



模组电源通常只需要直接更换电源主体(即正方的那一坨)而供电线不需要更换,因为是通用的。

  1. 将模组供电线从电源主体上全部拔掉
  2. 将主机背后固定电源的四颗螺丝拆下
  3. 取出电源主体,发回质保。
  4. 收到质保后的电源后准备安装时,因为电源线均有防呆设计(即不对的插口你是插不进的),观察插头,在电源上找到对应可以轻易插入的接口,一一对应插入插牢即可,
  5. 最后拧好电源的固定螺丝即可。



更换非模组电源



与模组电源不同,非模组电源的供电线是固定于电源主体之上的,无法拔下。需要将电源连接主板和其它设备的所有电源线拔掉之后,才可拆下。

需要拨下的电源线有如下这些位置:

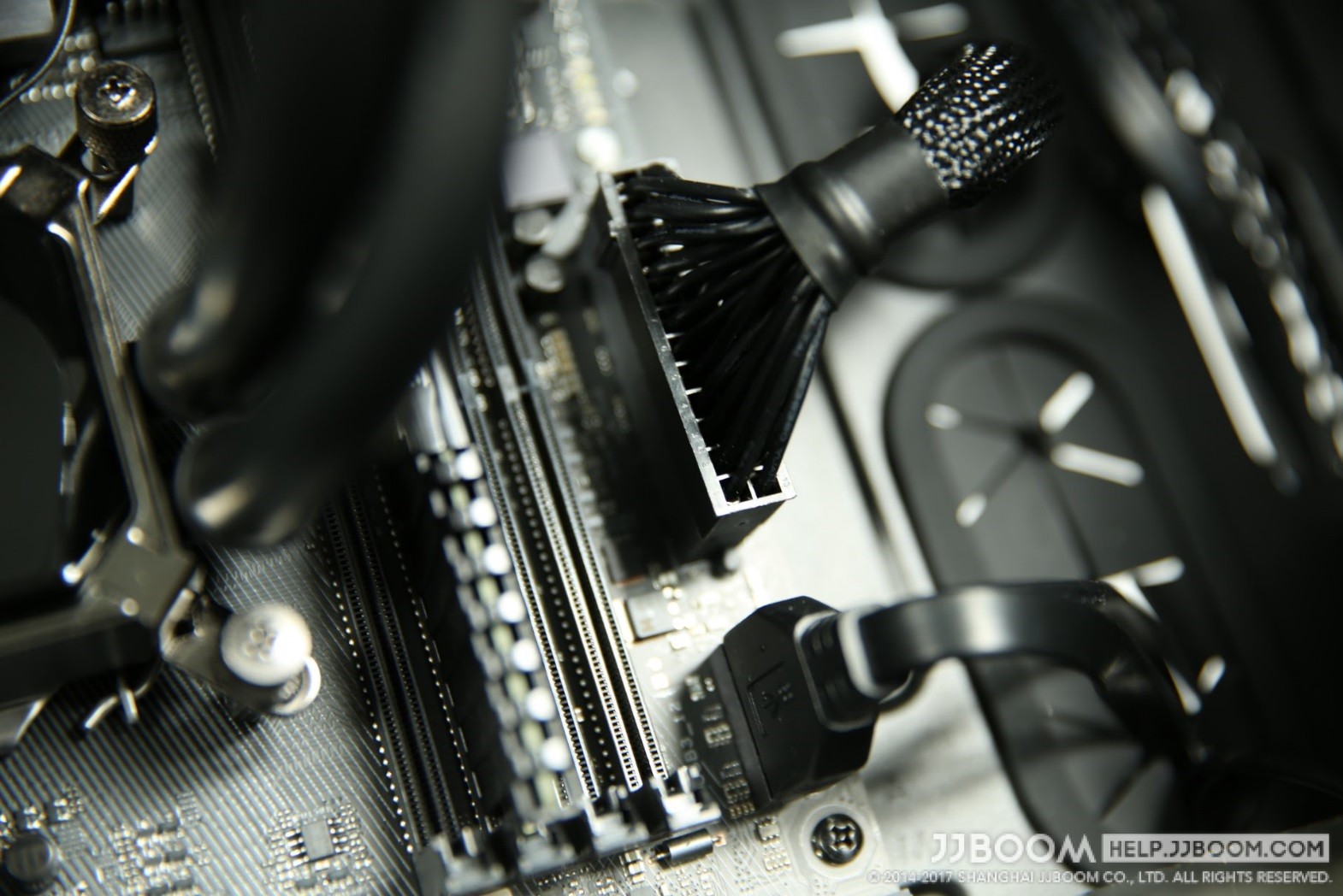

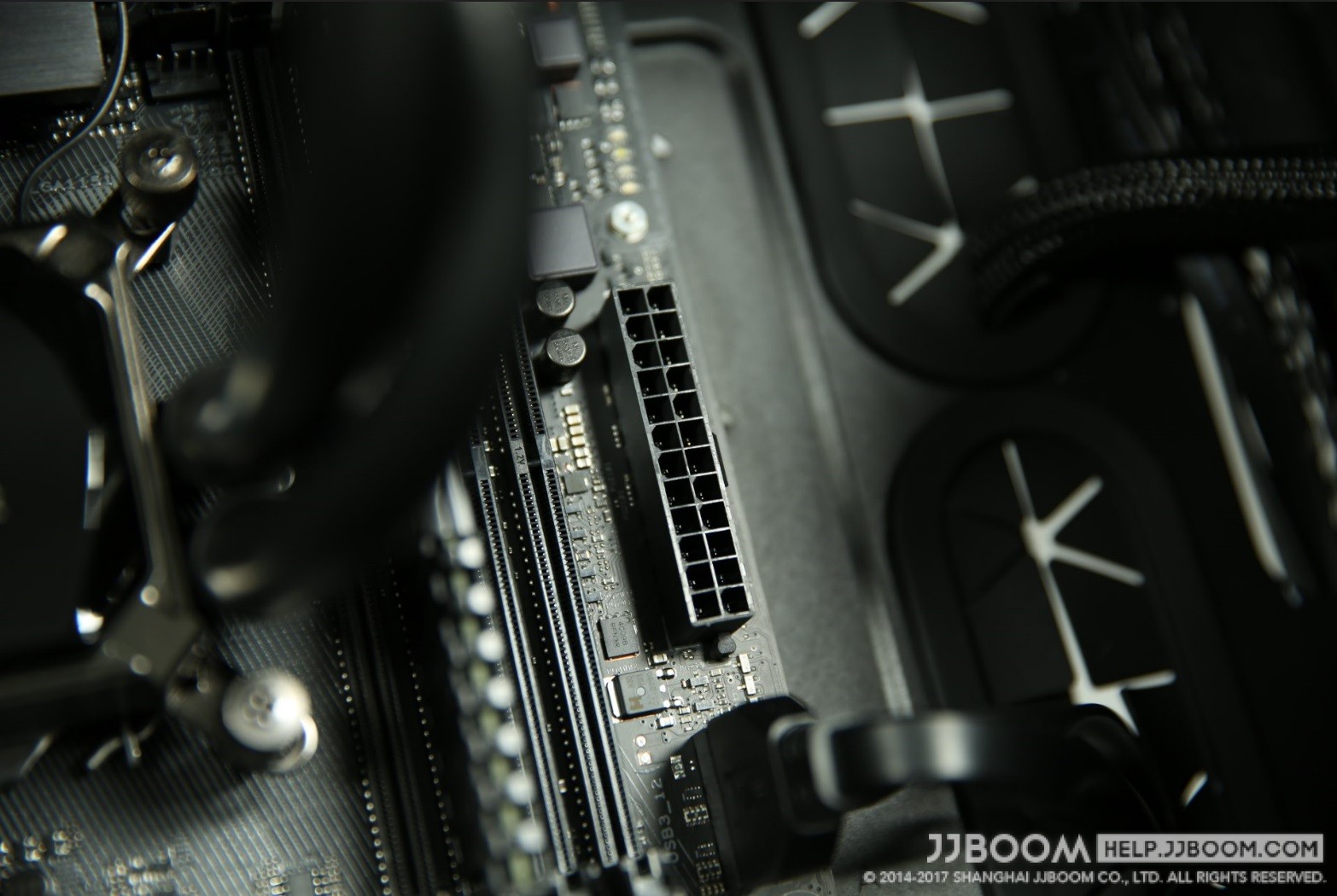

主板供电
  • 位置与识别: 主板24孔供电的位置非常好识别,通常都插着最大那个接口的供电线。
  • 安装方法: 注意安装的时候正反面(同样有防呆设计,反向无法插入),卡隼对应卡扣。拨插方法请参考下列图片

1 - 原创:电源的拆装及更换方法 2 - 原创:电源的拆装及更换方法 3 - 原创:电源的拆装及更换方法

CPU供电
  • 位置与识别:

CPU供电接口一般在主板上靠近CPU处上方的位置,不同的主板有可能是4孔或者8孔的接口,具体请参考主板说明书。

CPU3 - 原创:电源的拆装及更换方法
通常CPU供电线的位置



  • 安装方法:

CPU供电线通常为4针+4针(数一下针数,不要与PCI-E的6针+2针搞混),插线时注意卡隼对应卡扣。

因为同样有防呆设计,反向无法插入,所以寻找可以轻易插入的供电线,即为正确的供电线。

CPU1 - 原创:电源的拆装及更换方法 CPU2 - 原创:电源的拆装及更换方法

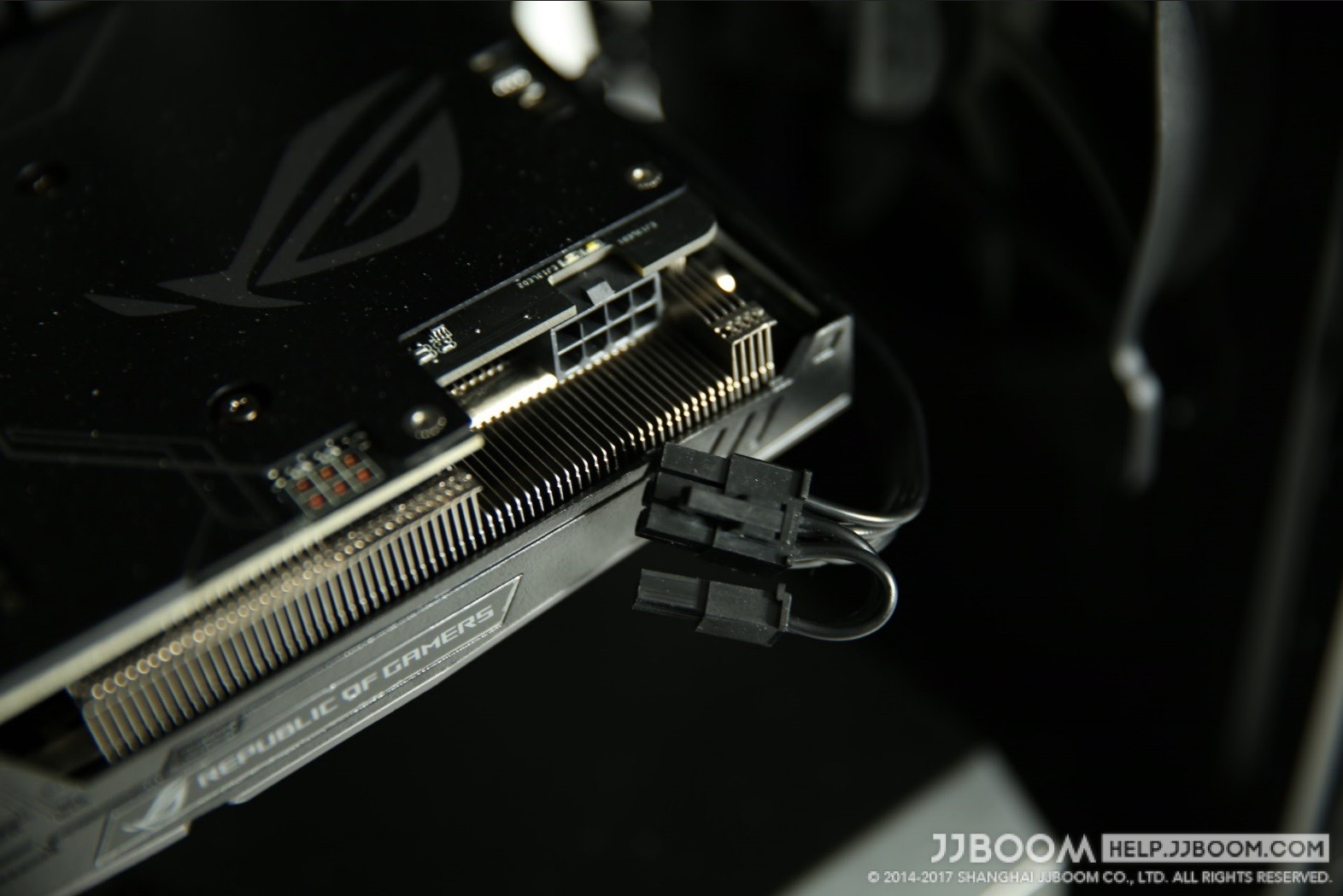

显卡供电
  • 位置与识别

显卡的电源接口一般为6孔或者8孔的形式,在显卡上靠近显卡右侧末端的位置,很容易找。而显卡供电接线通常为6针+2针的形式。

  • 安装方法

若显卡电源接口为8孔,则请将6针电源线与2针电源线捏在一起插入。

若显卡电源接口为6孔,则2针的电源线不需要插,只插6针的电源线即可。



同样有防呆设计,不用担心。

1 - 原创:电源的拆装及更换方法

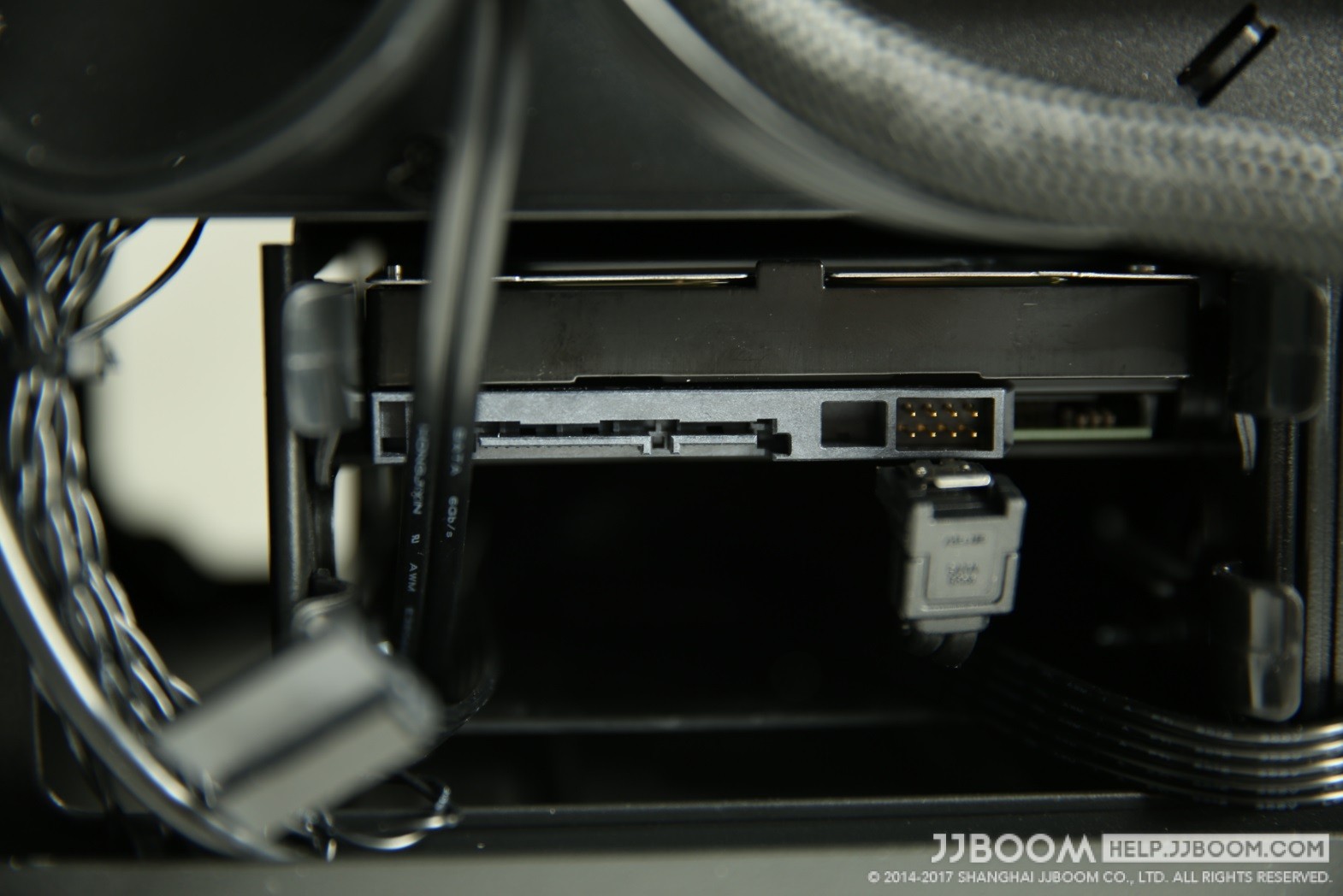

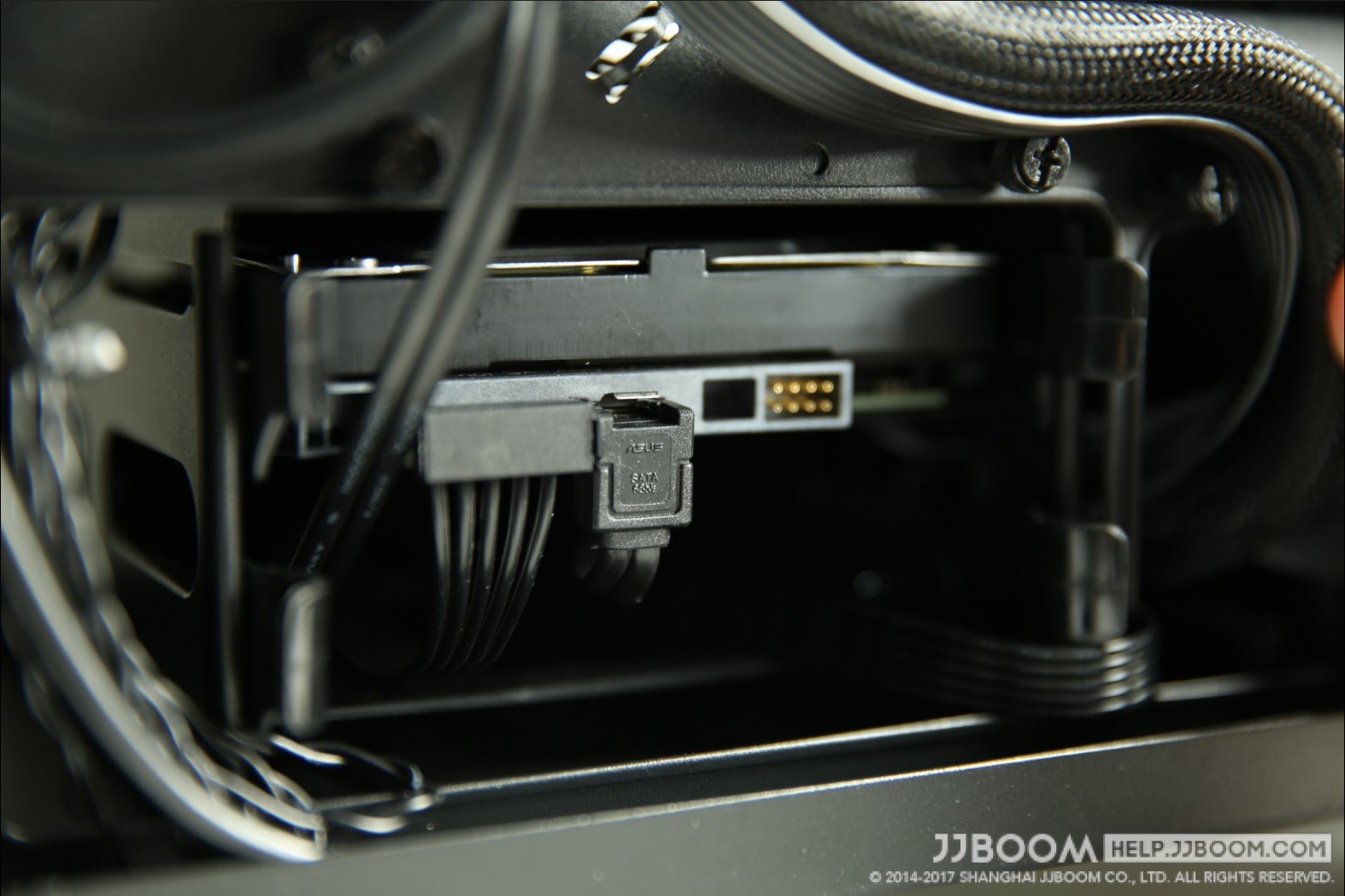

硬盘供电
  • 位置与识别:

硬盘SATA的供电线接头是扁平状接口L型的一个接头。

  • 安装方法

直接插在硬盘尾部上就ok,右边的SATA数据线,拆电源时可以不需要拆下。如果为了顺手可以一并插掉数据线,但请注意按住SATA数据线上面的金属卡扣后,再拨插。

1 - 原创:电源的拆装及更换方法 2 - 原创:电源的拆装及更换方法 3 - 原创:电源的拆装及更换方法

拆装后,请确保所有接线都插到位后,再通电开机。
